Veka S

Veka S es una luminaria LED de la familia Veka para alumbrado vial y ambiental que combina diseño, eficiencia y funcionalidad. Su estilo moderno se integra fácilmente en distintos entornos urbanos, ofreciendo luz de alta calidad, gran durabilidad, rápido retorno de la inversión y bajo impacto ambiental.

Su tecnología LED avanzada y su amplio rango fotométrico permiten alcanzar los altos requerimientos específicos de alcance y uniformidad necesarios en la iluminación vial.

Está diseñada siguiendo el estándar Zhaga y preparada para integrar sensores y nodos de comunicación para ciudades inteligentes.

Tipos de fijaciones

Principales ventajas que optimizan el rendimiento, la instalación y la integración de la luminaria en distintos sectores urbanos.

Principales beneficios

Principales ventajas que optimizan el rendimiento, la instalación y la integración de la luminaria en distintos entornos urbanos.

Veka S - Máxima eficiencia y eficacia centrada en las personas

Veka S - Robustez, duradera y con alto ROI

Veka S - Future Proof preparada para el futuro

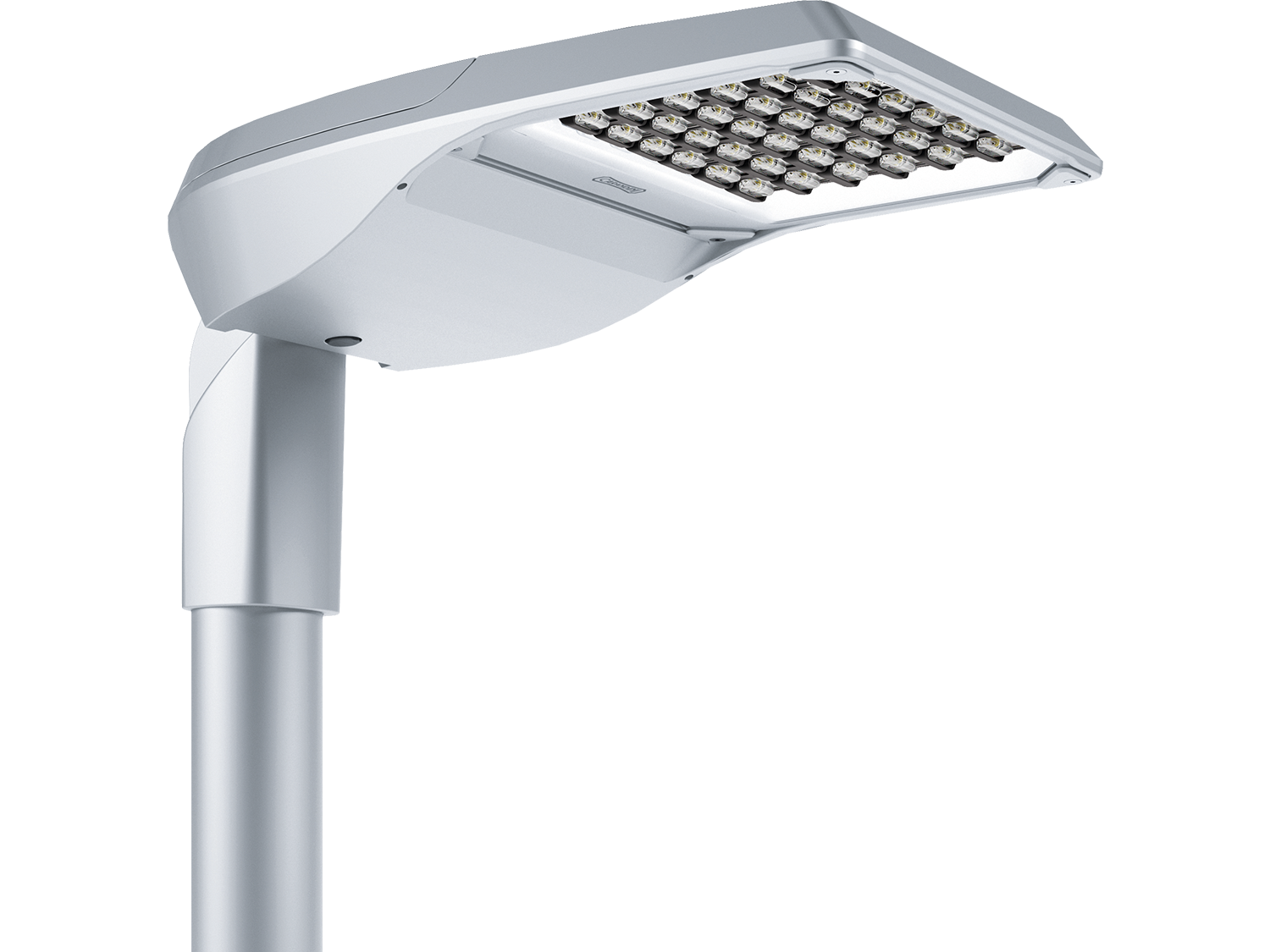

Máxima eficiencia y eficacia centrada en las personas

Diseñada para aprovechar al máximo la tecnología LED, ofrece hasta 170 lm/W con un consumo reducido y sostenible. Es capaz de trabajar en entornos con altas temperaturas y garantiza una gran uniformidad y colores precisos para cada espacio y cada momento.

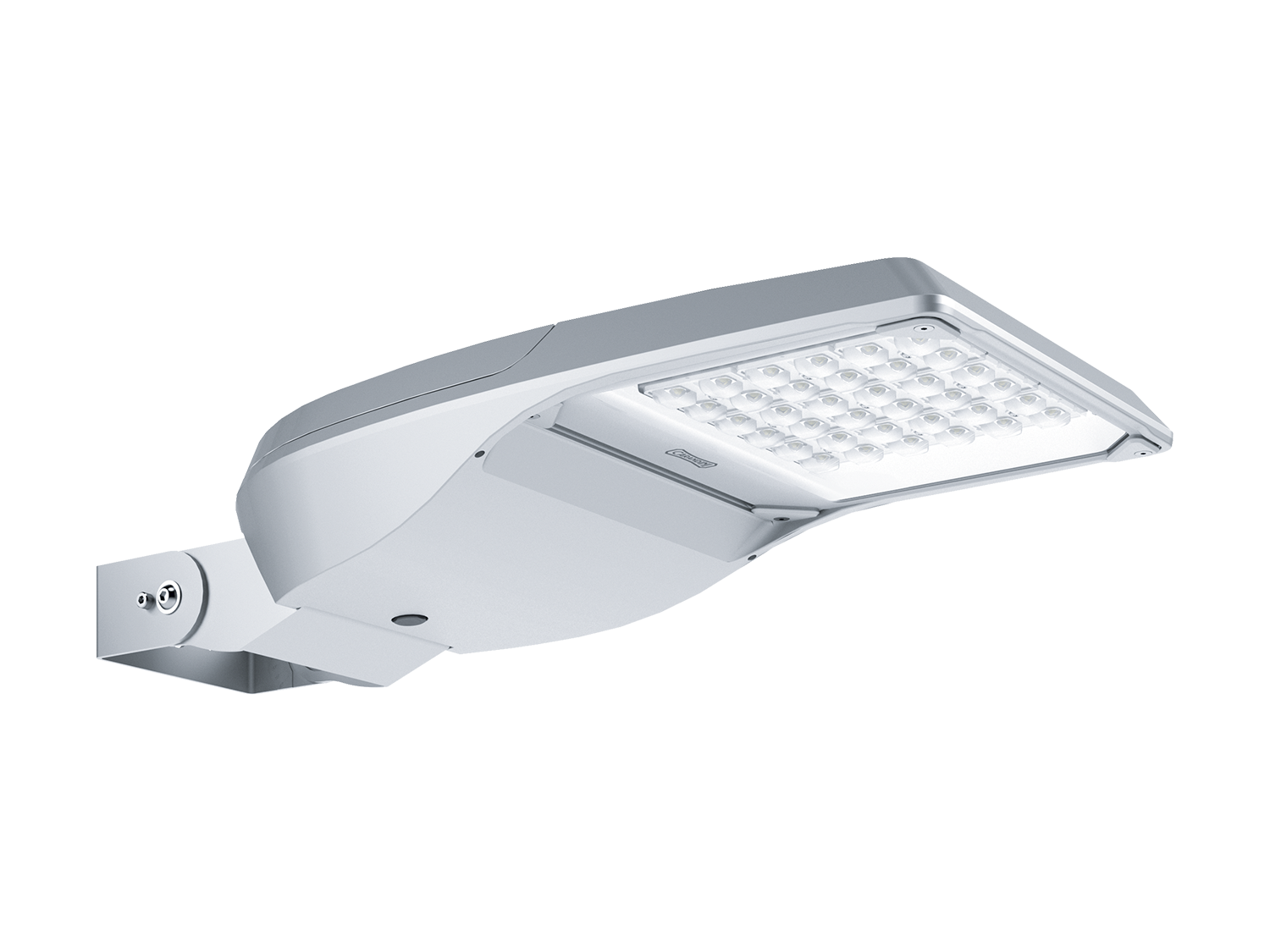

Se adapta a cada espacio

Dispone de hasta 6 fijaciones y 20 distribuciones lumínicas diferentes con tal de poder adaptarse e integrarse a cualquier entorno y de satisfacer los requisitos de iluminación de una gran variedad de aplicaciones.

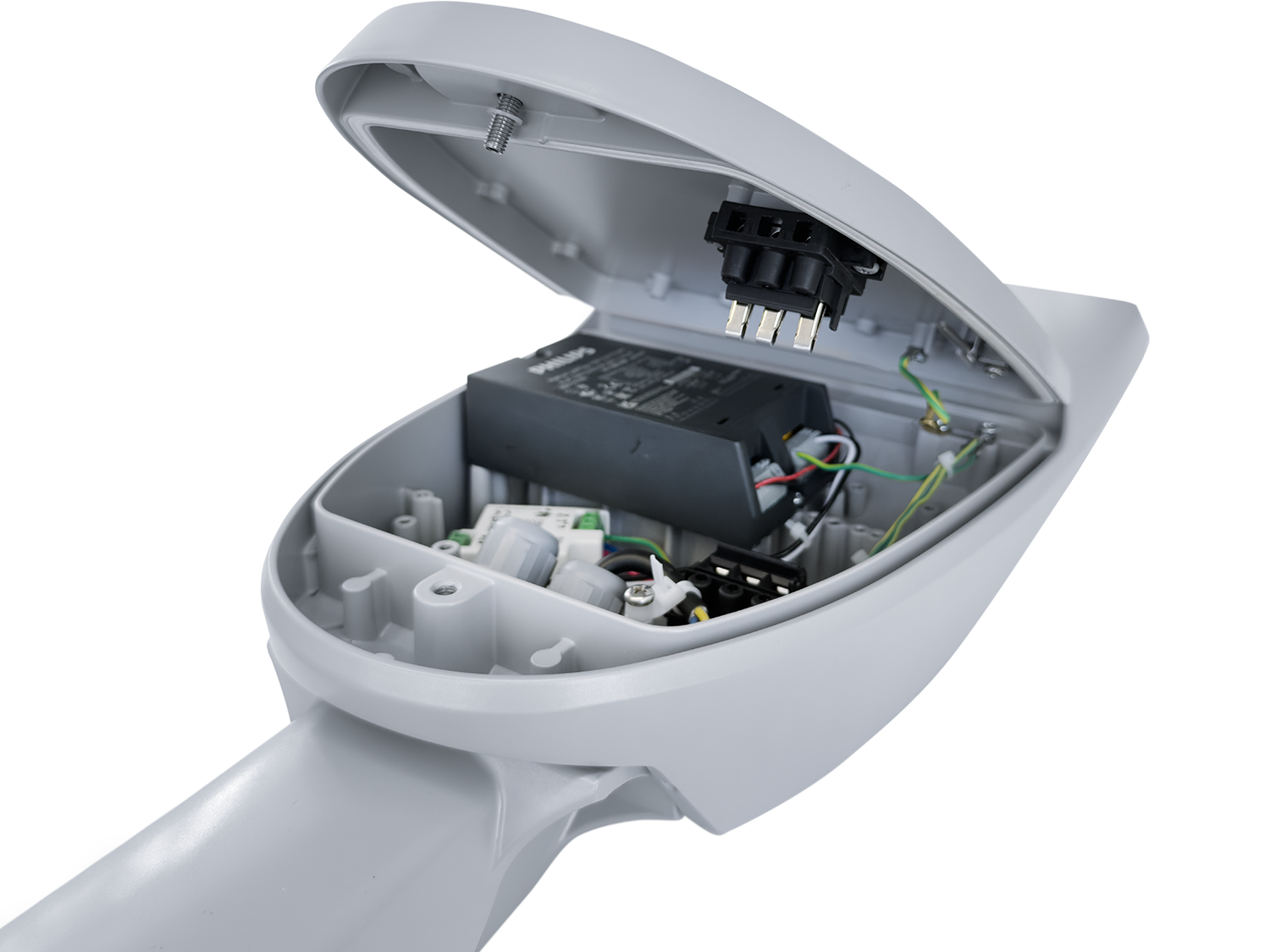

Robustez, duradera y con alto ROI

Fabricada en fundición de aluminio con bajo contenido en cobre, resiste la oxidación y el desgaste, asegurando un ciclo de vida prolongado. Su sistema de apertura y cierre sin herramientas facilita la instalación y el mantenimiento, reduciendo costes a lo largo de toda la vida útil del producto.

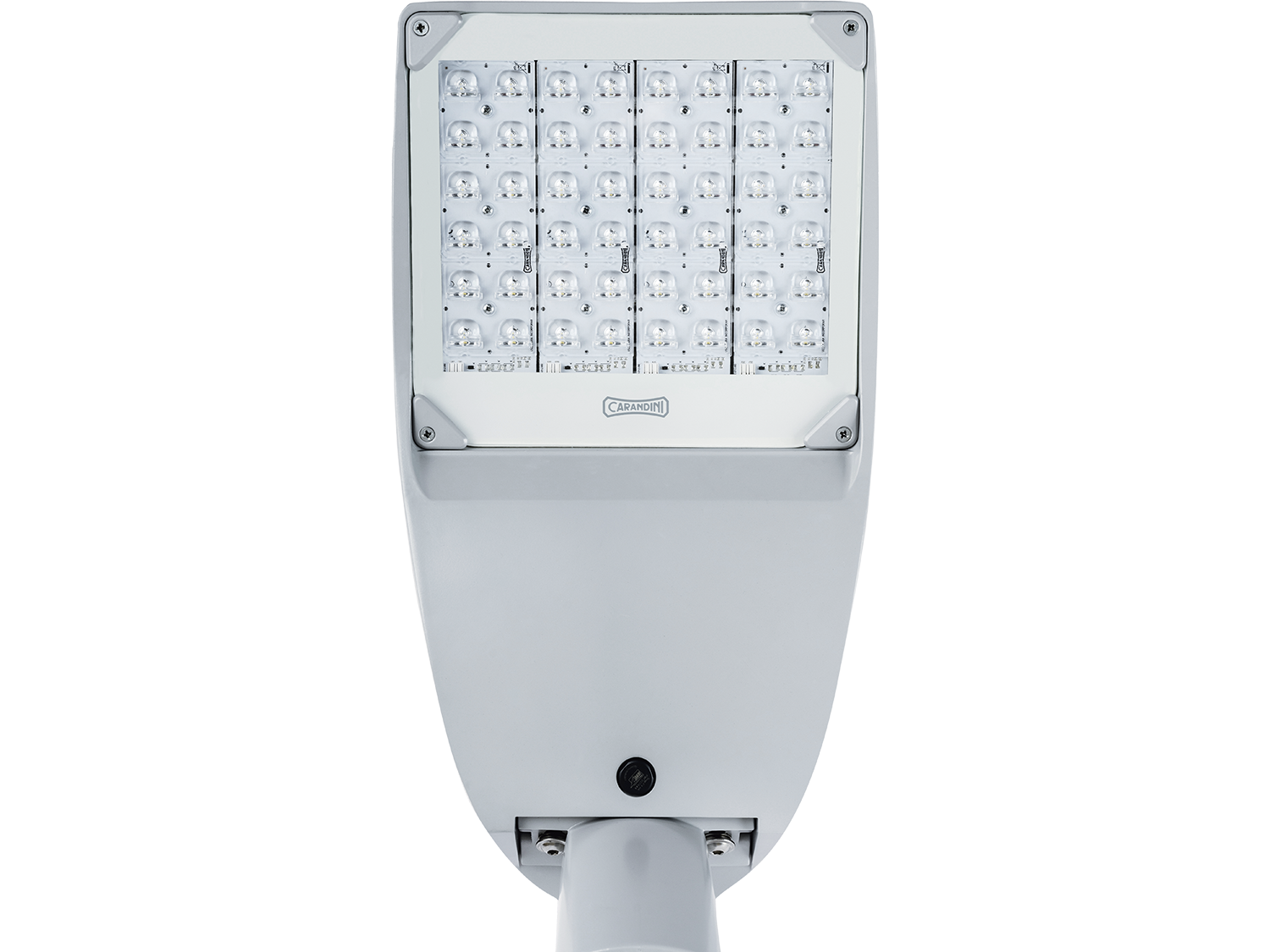

Future Proof: preparada para el futuro

Diseñada a partir de componentes estándar Zhaga, Veka S es 100% mantenible, actualizable y hasta un 99,38% reciclable. La combinación perfecta entre rendimiento y respeto al medio ambiente.

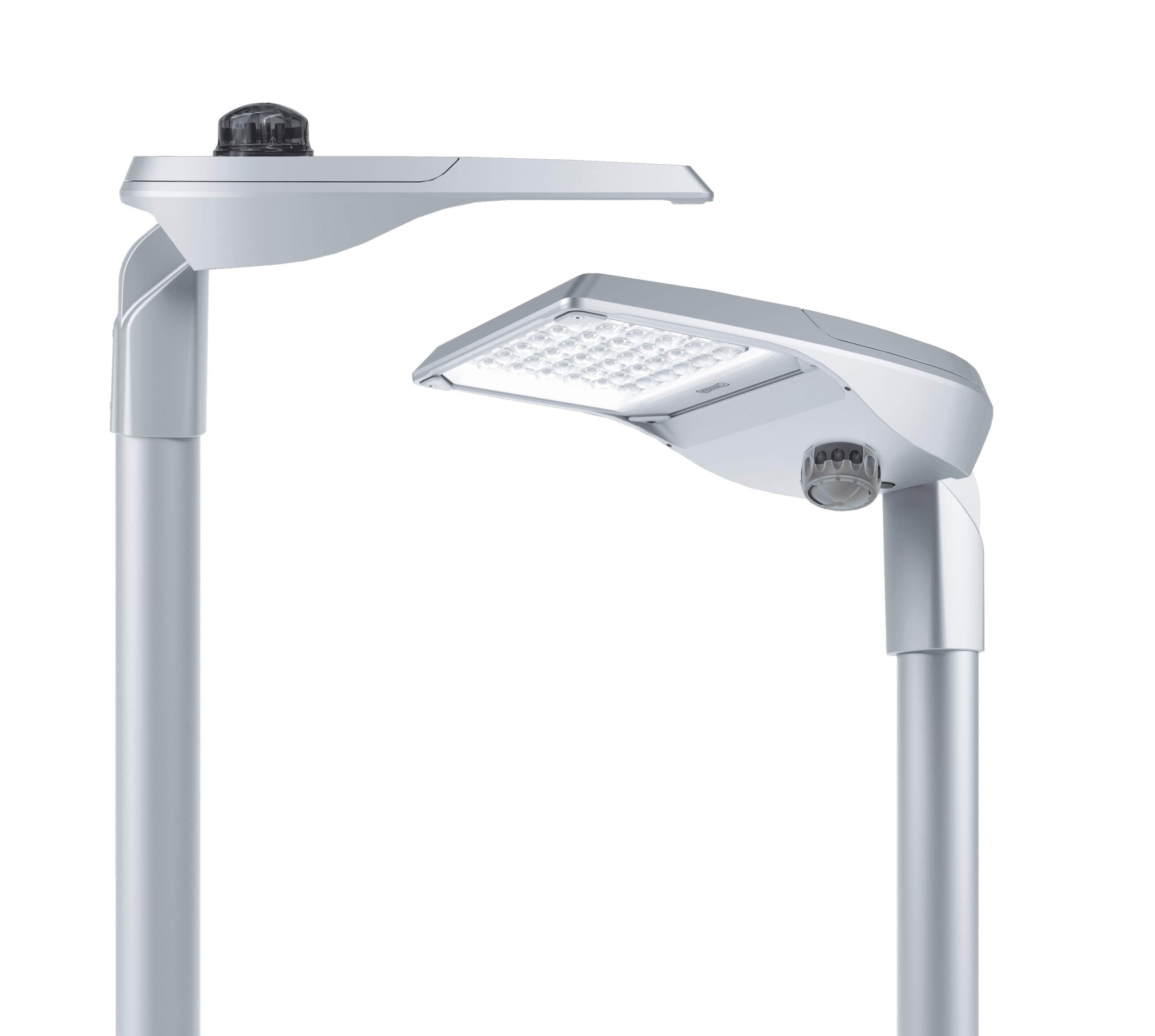

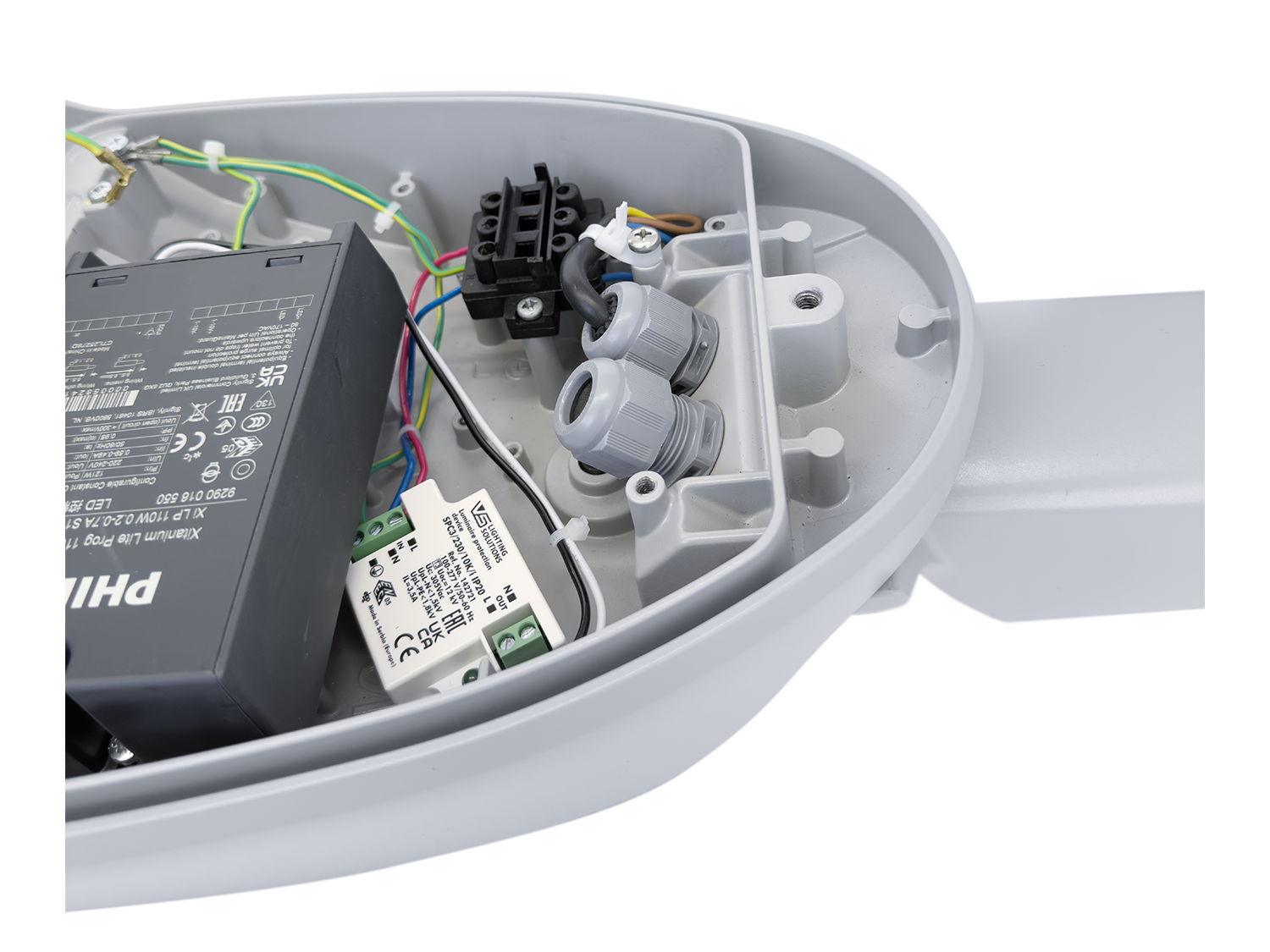

Smart Ready

Incorpora doble salida de cable independiente y permite integrar bases Zhaga D4i tanto superior como inferior, convirtiendo esta solución en una plataforma escalable y estandarizada para ciudades inteligentes.

Diseñada para dejar huella

Soluciones que aportan carácter al entorno urbano sin renunciar a eficiencia, control y cumplimiento normativo.

Aplicaciones

Versiones de Veka S

Eficacia (lm/W)

12 – 112 W.
UNE-EN 62722-2-1

Potencia (W)

GEN2: hasta 164 lm/W.
UNE-EN 62722-2-1

Veka S

Flujo luminoso (lm)

GEN2: 757 lm – 14.618 lm.
UNE-EN 13032-1; UNE-EN 62722-2-1

Consumo de potencia (W)

12 – 112 W.
UNE-EN 62722-2-1

Eficacia de la luminaria (lm/W)

GEN2: hasta 164 lm/W.
UNE-EN 62722-2-1

Distribuciones fotométricas disponibles

Hasta 20 distribuciones ópticas.

Temperatura de color (CCT)

4.000 K (Blanco Neutro, NW).
UNE-EN 13032-4

3.000 K (Blanco Cálido, WW).

2.700 K (Blanco Cálido, WW).

2.200 K (Blanco Cálido, WW).

Temperatura color ámbar (CRI > 60).

Índice de reproducción cromática (CRI)

CRI > 70.
CIE 13.3; UNE-EN 13032-4

Consultar CRI 80.

Cantidad de LEDs

Incorpora 16, 24, 36 y 48 LEDs.

Óptica

Lentes acrílicas de PMMA diseñadas especialmente para LEDs.

Control térmico del LED

Disipación del calor por conducción, radiación y convección a través de un diseño específico para tecnología LED.

Porcentaje de flujo al hemisferio superior (FHS / ULR)

0,0 % FHS / ULR.
RD 1890/2008; ITC-EA-03; Arrêté du 27 décembre 2018 (FR)

ULOR diferente según el tipo de configuración. Consultar.

Distribuciones LED cerámico (11)

AMA1: Alcance Long. 65° / Apertura Trans. 70° (Tipo IV).

AME1: Alcance Long. 45° / Apertura Trans. 70° (Tipo I).

AME2: Alcance Long. 60° / Apertura Trans. 75° (Tipo II).

AMM1: Alcance Long. 55° / Apertura Trans. 70° (Tipo III).

AMM2: Alcance Long. 65° / Apertura Trans. 75° (Tipo II).

AMM3: Alcance Long. 60° / Apertura Trans. 75° (Tipo III).

AMM4: Alcance Long. 65° / Apertura Trans. 70° (Tipo II).

IMA1: Alcance Long. 60° / Apertura Trans. 65° (Tipo III).

IMM1 (con paralumen interno): Alcance Long. 55° / Apertura Trans. 75° (Tipo II).

PCE1: Alcance Long. 70° / Apertura Trans. 65° (Tipo III).

PCE2: Alcance Long. 65° / Apertura Trans. 15° (Tipo II).

Distribuciones LED polimérico (9)

AME1, AME2, AMM1, AMM2, AMM3, AMM4, PCE1, PCE2, IMM1.

Índice U500 (luz intrusa) – GEN1

Índice U500 (luz intrusa) – GENA

Distribuciones GEN1 (13)

Distribuciones GENA (12)

Distribuciones GEN1 (11)

Distribuciones GENA (10)

Clase eléctrica

Clase I o Clase II.
UNE-EN 60598-1

Tensión de entrada

220 V – 240 V / 50 Hz – 60 Hz.
UNE-EN 60598-1

100 V – 277 V (opcional).

Factor de potencia

> 0,9 a plena carga.
UNE-EN 61000-3-2

Distorsión armónica total (THD)

< 10 %.
UNE-EN 61000-3-2

Protección contra sobretensiones

Sobretensiones (1,2/50) 10 kV.
UNE-EN 61643-11

Corriente máxima (8/20) 10 kA.

Tensión máxima (L-N) 320 V.

Tensión máxima (L/N-GND) 400 V.

Sobretensiones opcional: 20 kA / 20 kV.

Elementos de protección adicionales

Desconector (opcional).

Prensaestopas.

Equipos / sistemas de regulación (códigos comerciales)

1N: LED 1 nivel (flujo fijo).
UNE-EN 62384

RD: LED Regulable Protocolo DALI.
IEC 62386 (DALI / DALI-2)

AF: LED Regulable Protocolo 1 – 10 V.

RL: LED Regulable por pulsos (línea).

SR: Smart Ready D4i.
DALI-2 D4i; Zhaga Book 18

Regulación autónoma (programación de driver)

56: 50 % de las 24:00 h a las 6:00 h.

66: 60 % de las 24:00 h a las 6:00 h.

76: 70 % de las 24:00 h a las 6:00 h.

SC: Programación según cliente.

Compensación de flujo lumínico (CLO)

7: 70 % flujo luminoso constante toda la vida útil.
UNE-EN 62722-2-1

8: 80 % flujo luminoso constante toda la vida útil.

9: 90 % flujo luminoso constante toda la vida útil.

Bases de comunicación (códigos comerciales)

7-W: Base NEMA 7 pines sin/con tapa IP66.
ANSI C136.41

X: Base Zhaga 4 pines superior con tapa IP66.
Zhaga Book 18

Y: Base Zhaga 4 pines inferior con tapa IP66.
Zhaga Book 18

Q: Base Zhaga inferior + superior con tapa IP66.
Zhaga Book 18

Tapa IP66 obligatoria salvo escrito del cliente confirmando instalación de nodo en el mismo momento.

Fotocélulas / sensores compatibles

1: Fotocélula para base NEMA 3, 5 y 7 pines (20 lux).

2: Fotocélula para base Zhaga superior (20 lux).

3: Sensor de movimiento para base Zhaga inferior.

Sensor de presencia integrado (familia FDP)

Modelos FDP-301 y FDP-301SR.

Certificado SR por Philips (sólo FDP-301SR).

Conector de 4 pines (Zhaga Book 18).
Zhaga Book 18

Compatible con DALI 103 y 303 (sólo FDP-301).
IEC 62386

Regulación 1 – 10 V totalmente ajustable (alta y baja).

Retardo de 30 s a 30 min. Tiempos subida/bajada (2 s; 10 s).

2 configuraciones de lente: 8–15 ft o 40 ft.

Puesta en marcha por Bluetooth (app Wattstopper).

Construcción policarbonato; ignífugo, anti-UV, anti-impacto, reciclable.

UL244A y UL508; IP66 (montaje completo).
UL 244A; UL 508

Sistemas de control asociados

Nodo CD: Citydim.

Controlux City Mesh.

Controlux Basic.

Controlux Sense.

Sensor NTC de control térmico del LED

n/a.

Armadura

Armadura y acoplamiento

Fundición inyectada de aluminio EN AC-44100 (LM6) con bajo contenido de cobre < 0,1 %.
UNE-EN 1706

Cierre / protector

Vidrio plano templado de 5 mm de espesor.
UNE-EN 12150-1

Tornillería exterior

Acero inoxidable AISI 304.

Junta de estanqueidad

Junta moldeada de silicona alojada en el canal perimetral.

Pintura / acabado

Poliéster en polvo gris RAL 9006 Liso Brillante (9006B).

Protección anticorrosión

Acabado Marino RAL M9006B – 1.000 h NSS (opcional).
UNE-EN ISO 9227 NSS:2017

Grado de hermeticidad (IP)

IP 66.
UNE-EN 60598-1; UNE-EN 60529

Resistencia a impactos (IK)

IK 10.
UNE-EN 62262

Acceso para mantenimiento

Apertura sin herramientas por la parte superior. Acceso al driver desde arriba.

Varilla de sujeción de tapa (facilita instalación).

Ajuste mecánico

Válvula de compensación de presión

Integra válvula que compensa la presión interior/exterior, evita condensación de humedad y prolonga la vida de los componentes.

Sistema de conexión rápida (cable y conector aéreo IP68)

n/a.

Vida útil

L90B10 100.000 h a Ta 25 °C.
IES LM-80; IES TM-21; UNE-EN 62722-2-1

Valoraciones de mantenimiento lumínico TM-21 sobre datos LM-80.

Temperatura ambiente de funcionamiento (Ta)

Ta -40 °C a +50 °C.
UNE-EN 60598-1

Según configuración de la luminaria.

Garantía

5 años.

Tasa de valorización (reciclabilidad)

99,38 %
Reglamento (UE) 2019/2020 (Ecodiseño)

Huella de carbono por uso

0,029149 kg kW/h de CO₂.
ISO 14067

Declaración Ambiental de Producto (EPD)

Sí.
ISO 14025; UNE-EN 15804

Diseño Future Proof / economía circular

Compartimento eléctrico y zona de disipación dimensionados según Zhaga Book 13 (drivers) y Book 15 (módulos LED) para sustitución y actualización.
Zhaga Book 13; Zhaga Book 15

Marca CE

Sí.
Directivas 2014/35/UE (LVD); 2014/30/UE (EMC); 2011/65/UE (RoHS)

Certificación ENEC

Sí.
UNE-EN 60598-1; UNE-EN 60598-2-3

Certificación ENEC Plus

Sí (rendimiento).
UNE-EN 62722-2-1

Certificado Zhaga-D4i

Sí (versiones SR / Smart Ready).
Zhaga Book 18; DALI-2 D4i (IEC 62386)

Conformidad RoHS

Sí.
Directiva 2011/65/UE

Dark-Sky Association certification

Sí.
Cumple con ≤ 3.000 K (no disponible para 4.000 K). DarkSky International (IDA)

Norma de seguridad fotobiológica

Evaluada (riesgo de luz azul).
UNE-EN 62471:2009

Compatibilidad electromagnética (EMC)

Cumplimiento Directiva 2014/30/UE.
UNE-EN 55015 (emisión); UNE-EN 61547 (inmunidad); UNE-EN 61000-3-2; UNE-EN 61000-3-3

Otras normas aplicadas (módulo LED y driver)

Cumplimiento de seguridad y rendimiento de componentes LED.
UNE-EN 62031; UNE-EN 61347-2-13; UNE-EN 62384

Conformidad con requisitos mínimos CEI – IDAE

Sí.
RD 1890/2008; ITC-EA-02; ITC-EA-04

Norma de los ensayos

LM-79 / LM-80.
Mediciones realizadas en laboratorio acreditado. IES LM-79; IES LM-80; UNE-EN ISO/IEC 17025

Otras certificaciones / aprobaciones

RETILAP, NOM-ANCE, AENOR, IEC, EPD, Eprotec.

Tipos de fijación (códigos comerciales)

PT1: Fijación vertical ø 76 mm.
UNE-EN 40-2; UNE-EN 60598-2-3

PT2: Fijación vertical ø 49/60 mm.

SE1: Fijación lateral ø 34/42 (con acoplamiento reductor).

SE2: Fijación lateral ø 49/60 mm.

FM1: Fijación mural con horquilla (fijación directa a pared).

FT1: Fijación a techo con horquilla (fijación directa a techo).

PT1/PT2 se suministran montadas horizontalmente con SE por sostenibilidad. FT1 se suministra semi-montada.

Regulación mecánica

Fijaciones verticales y laterales: ± 20° (pasos de 2,5°).

Horquilla mural FM1: ± 40° (pasos de 2,5°).

Peso con equipo

Peso con equipo (según fijación)

PT1: 5,8 kg / PT2: 5,6 kg.

SE1: 5,3 kg / SE2: 5,6 kg.

FM1: 5,5 kg.

FT1: 5,6 kg.

Superficie efectiva al viento (SCx) según fijación

PT: 0,10695 m².

SE: 0,11343 m².

FM: 0,10659 m².

FT: 0,10759 m².

Cables de conexión

Clase I / II. Cable de 4 a 10 metros.

Secciones disponibles: 2×1,5; 3×1,5; 4×1,5; 5×1,5; 2×2,5; 3×2,5 mm².

Dimensiones generales

Dimensiones generales (planta)

476 × 250 mm. Altura variable según fijación. Ver planos en ficha técnica.

Etiqueta QR (opcional)

Acceso a manual de mantenimiento, características principales para resolución de incidencias y plataforma de gestión.

Accesorios disponibles

Paralumen interno

Disponible en versiones IMM1 e IMA1.

Paralumen externo

120 mm – Ref. 321385.

60 mm – Ref. 319141.

Acoplamiento reductor ø 34/42

Ref. 111637.

Embalaje individual

Caja: 630 × 300 × 170 mm. Peso: 6,4 kg.

Palet (base americana)

Palet europeo

1.200 × 800 × 1.540 mm. 32 unidades, 8 plantas.

Peso bruto del palet

225 kg.

Iluminación para las personas y el planeta

Dark Sky

Dynamic White

Dark Sky

El programa DarkSky Approved proporciona una certificación objetiva e independiente para productos, diseños y proyectos terminados que minimizan el deslumbramiento, reducen la intrusión de luz y no contaminan el cielo nocturno.

Dynamic White

La tecnología Dynamic White es una solución extremadamente flexible para lograr una iluminación que puede variar con el tiempo. Al modular el color y la intensidad de la luz, se pueden mitigar los efectos de la luz artificial nocturna en el ambiente y modificar la percepción de un espacio.

Smart Lighting Solutions

Sistemas de control para Veka S

Instalación y mantenimiento

Configuración orientada a simplificar el montaje y el acceso a los elementos internos, reduciendo tiempos de intervención y mantenimiento.

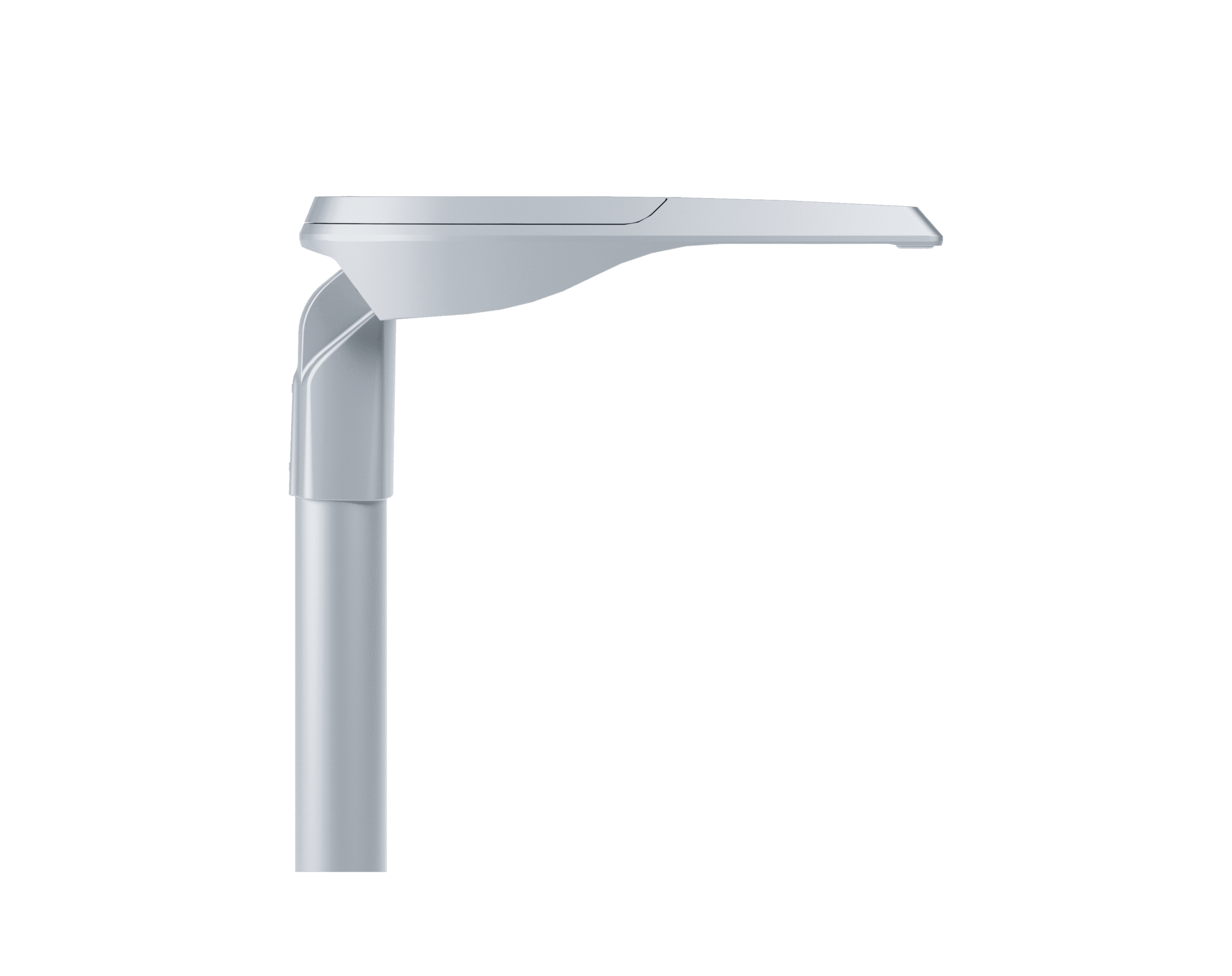

Veka S-Diseño estilizado fácil de mantener_rtcda

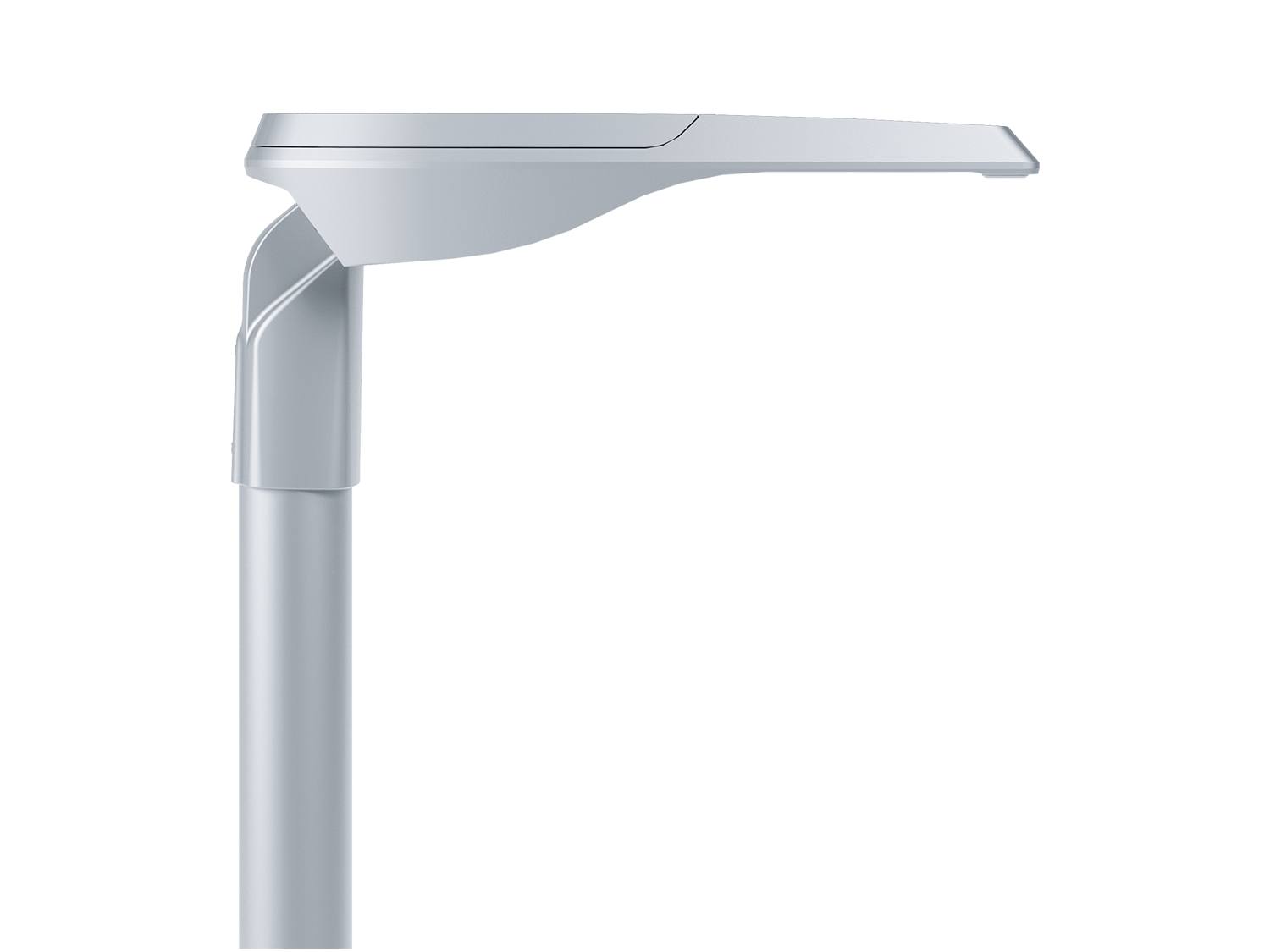

Diseño estilizado fácil de mantener

De superficie plana y sin recovecos, evita la acumulación de suciedad, hecho que reduce las tareas de mantenimiento. Además, permite la integración de sensores o nodos de comunicación de forma sencilla.

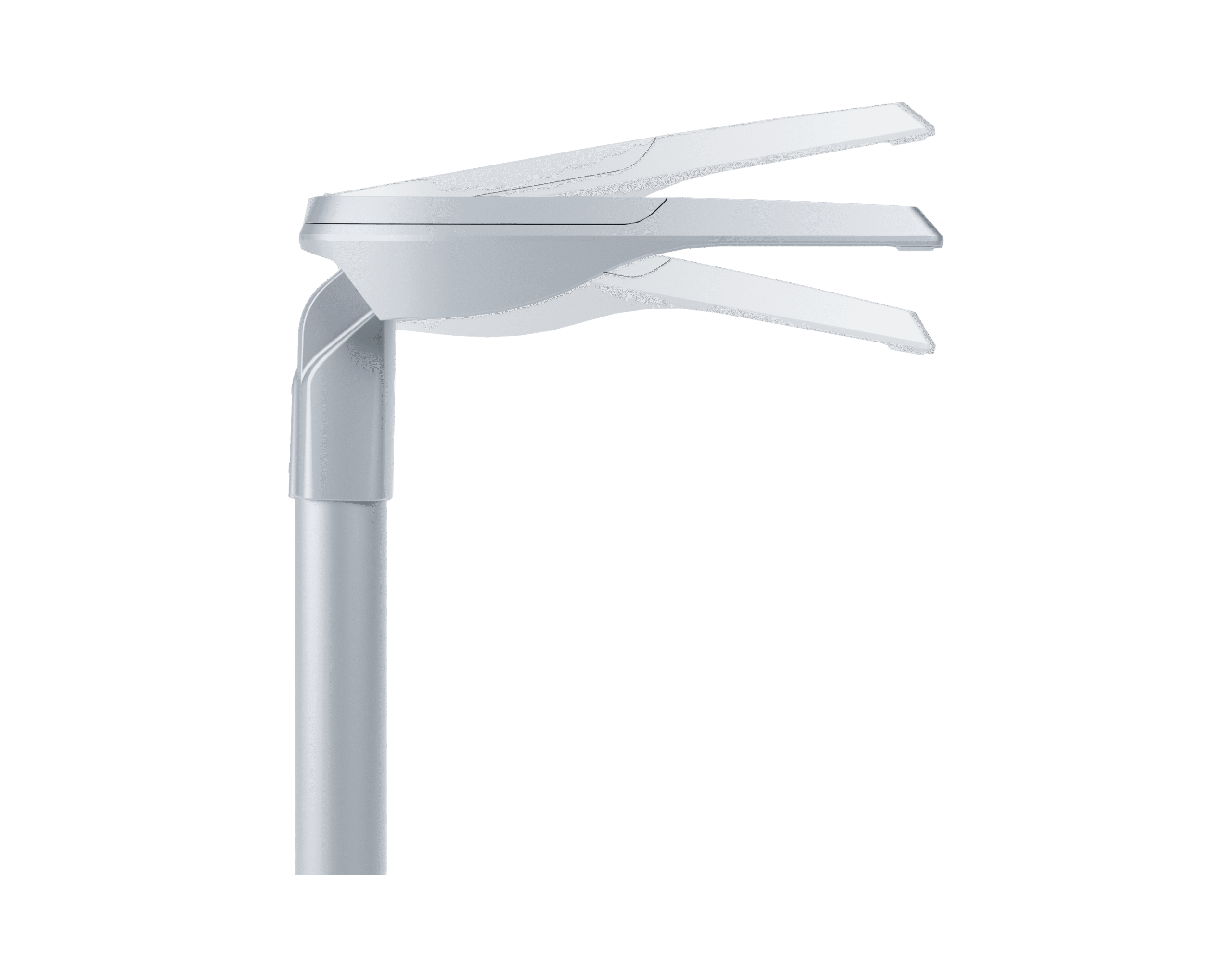

Veka S-Inclinación - Montaje versátil_rtcda

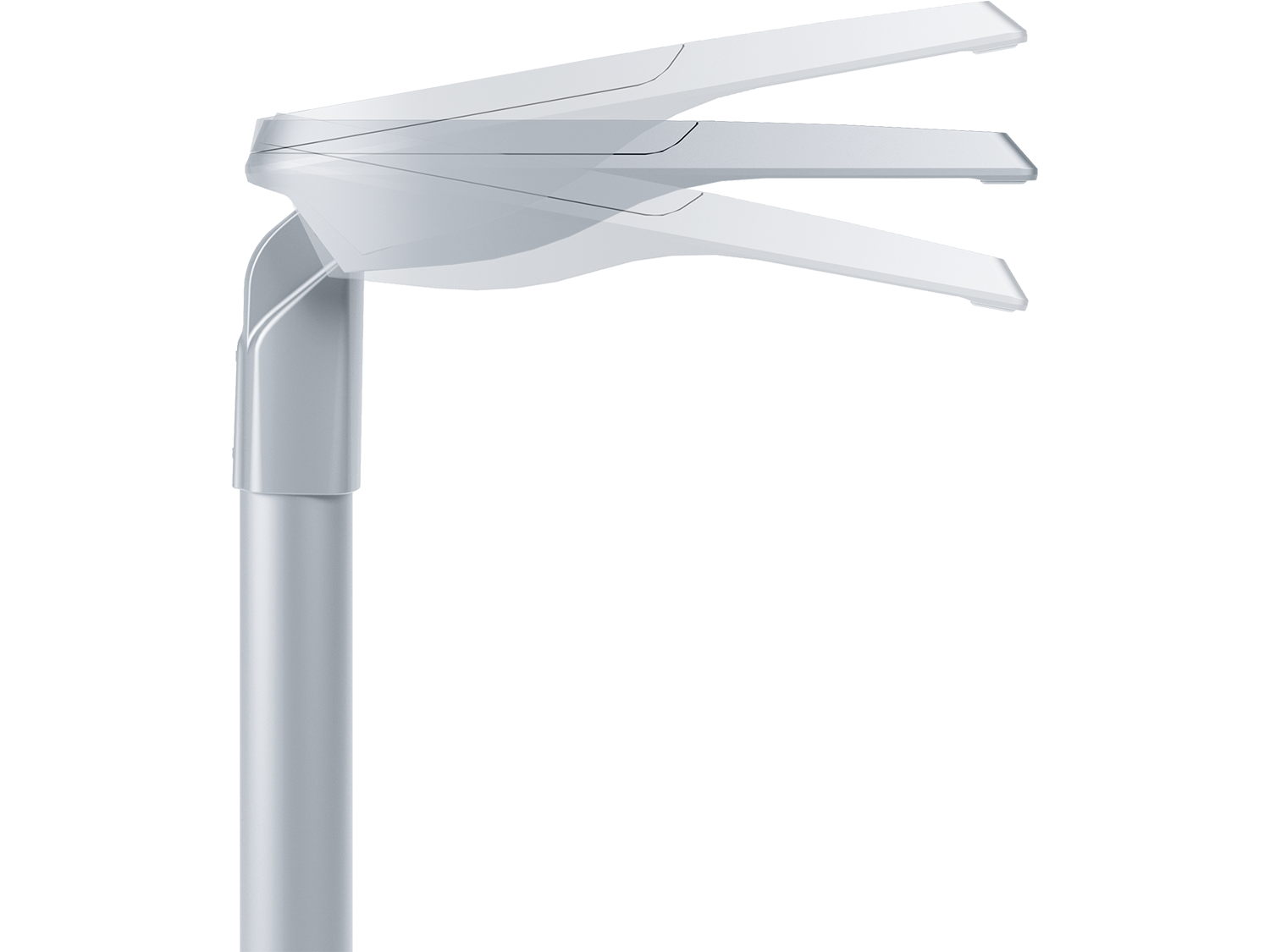

Montaje versátil para la correcta integración en ciudades

Permite ajustar el ángulo de instalación +-20º para dirigir la luz de forma precisa según el tipo de vía. También dispone de múltiples opciones de fijación (vertical ø76 mm, lateral ø34/42 mm, lateral/vertical ø49/60 mm y mural). Esta versatilidad facilita la instalación y ofrece una flexibilidad total para la configuración de postes, soportes y muros.

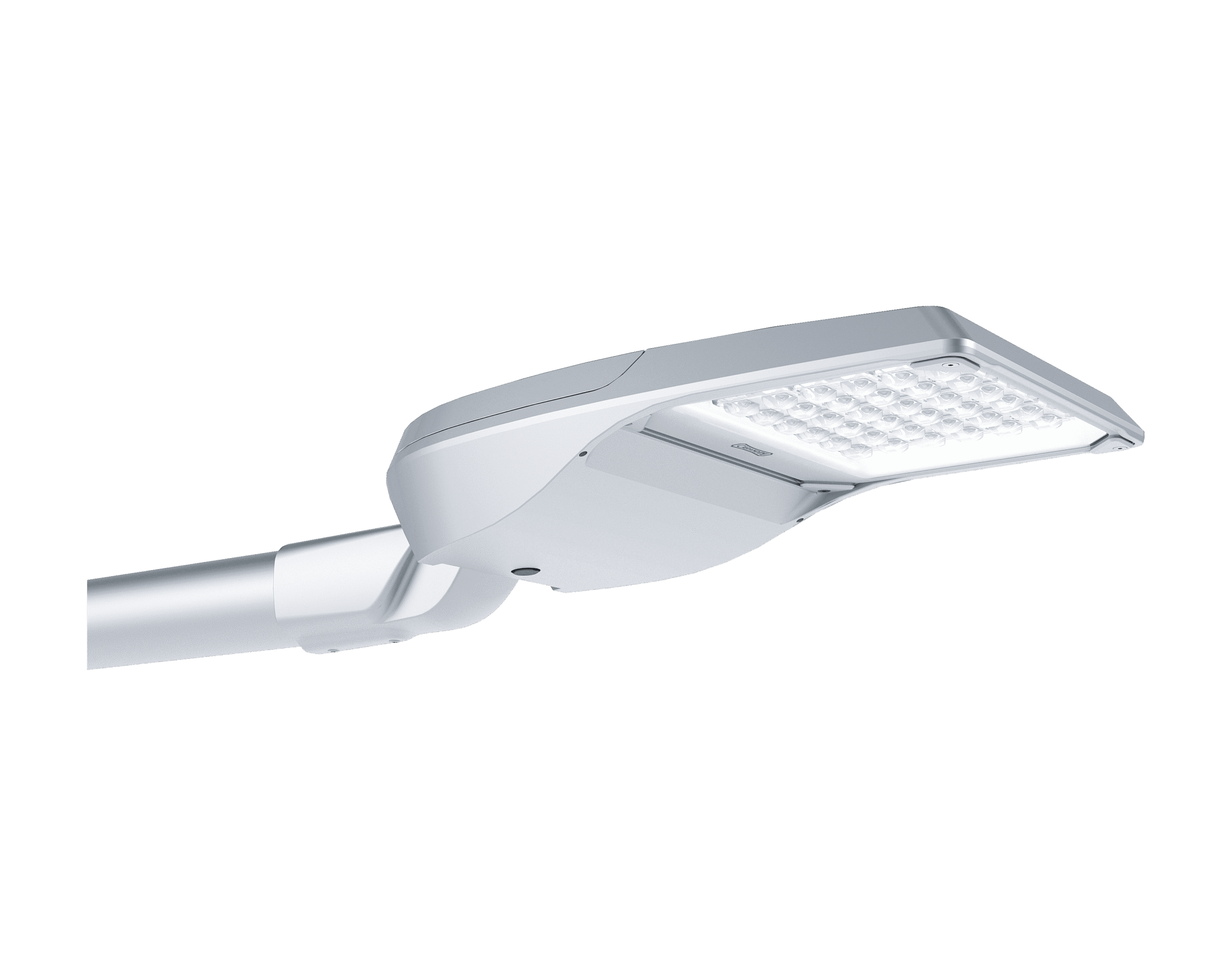

Veka S - Peso reducido con las máximas prestaciones_rtcda

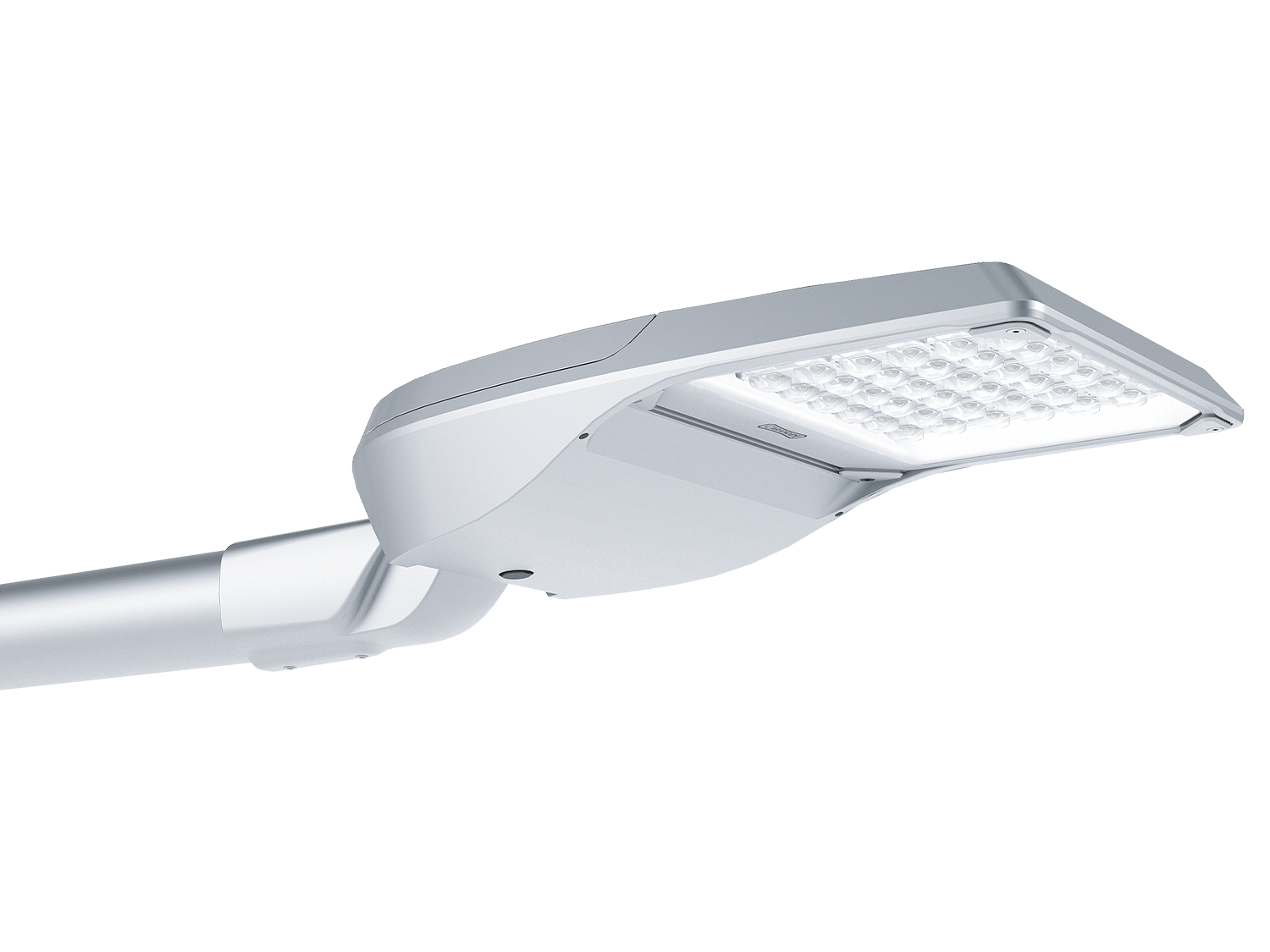

Diseño ligero de 5,3 kg reduce cargas y facilita instalación

La luminaria está diseñada para abrirse fácilmente desde la parte superior y acceder al driver o componentes internos sin usar herramientas reduciendo el tiempo de mantenimiento e instalación y mejorando la seguridad de los técnicos.

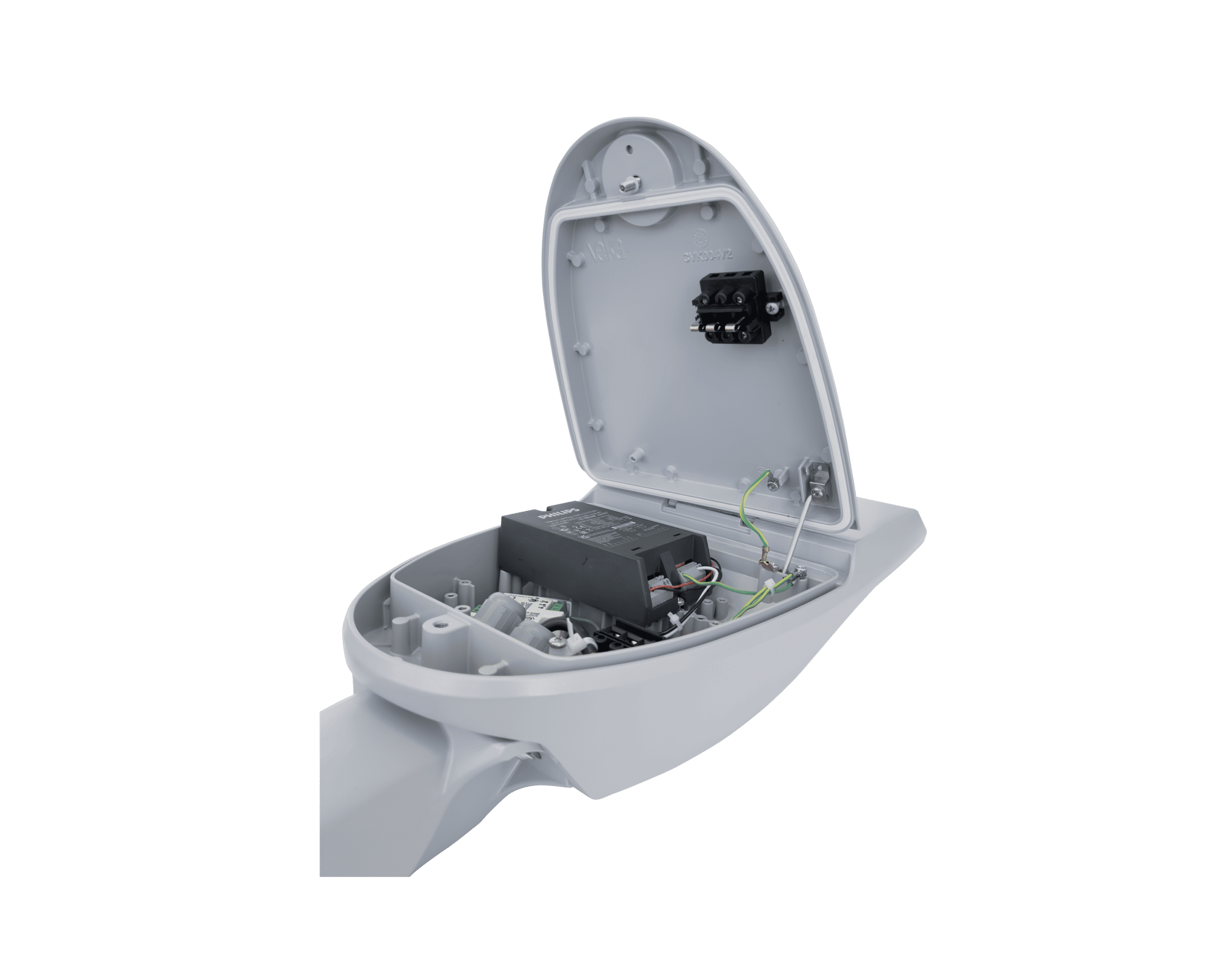

Veka S - Varilla + Desconector -Seguridad a la máxima potencia_rtcda

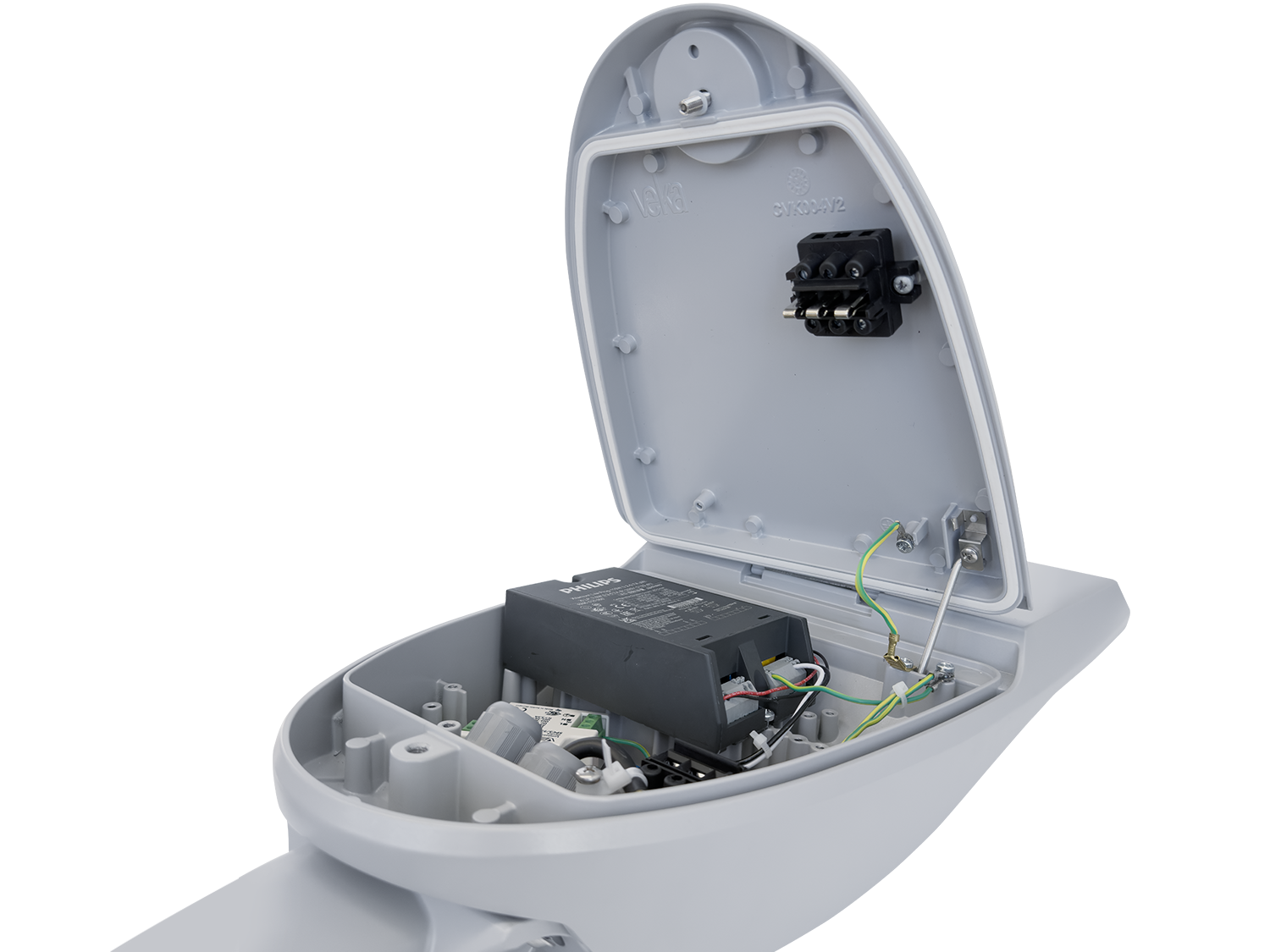

Seguridad a la máxima potencia

Incluye una varilla de sujeción que mantiene el equipo abierto y estable, garantizando intervenciones más seguras y ágiles. Opcionalmente, puede albergar un desconector de seguridad que corta la corriente al abrir la luminaria, eliminado riesgos eléctricos durante el mantenimiento.

Accesorios

Los accesorios de Veka S permiten adaptar la solución a distintas configuraciones de instalación y necesidades de proyecto, facilitando el montaje y mejorando su integración en el entorno.

Puntos de luz

Veka S es compatible con Zenit, un punto de luz solar que traslada la fiabilidad y la eficiencia de Veka S a ubicaciones sin conexión a la red eléctrica. Energía 100% sostenible y limpia para una amplia gama de aplicaciones.

Descargas

Acceder al área privada

Proyectos

Proyectos realizados con Veka S que muestran su comportamiento en aplicación real y su integración en el entorno urbano.

Urbano

Blancafort

Urbano

La Pola de Gordon

Urbano

Villemomble

Productos relacionados

Asesoramiento personalizado

Nuestro equipo técnico puede asesorarte en la definición y desarrollo de tu proyecto, facilitando la selección e integración de la solución adecuada.

Hablemos de tu proyecto
